RIFAST Verarbeitungstechnik
Lösungen für Presswerke
Offline-Prozesse vermeiden und Effizienz steigern

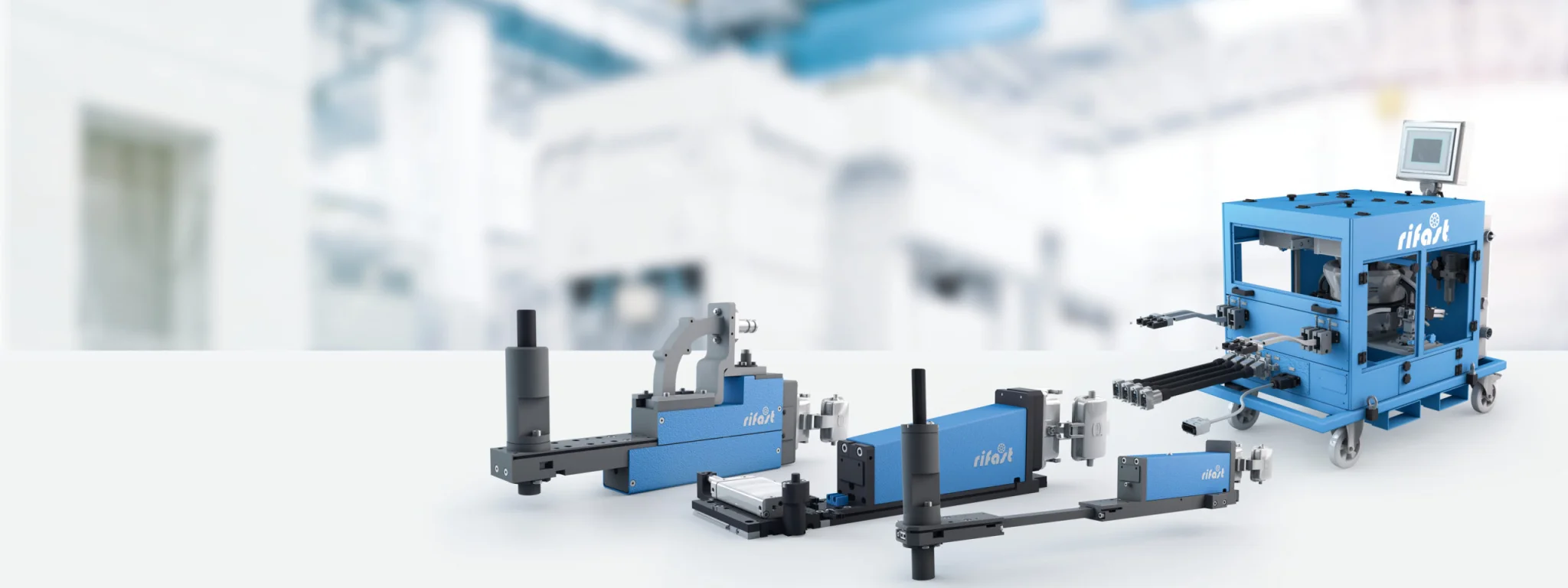

Die RIFAST® Verarbeitungsmodule werden in Folgeverbundwerkzeugen oder Stufensätzen eingesetzt. Sie können aber auch in vorhandenen Werkzeugen nachgerüstet werden. Aufgrund ihrer modularen, kompakten Bauweise lassen sich die Module besonders platzsparend und leicht im oberen und unteren Bereich des Pressenwerkzeuges einbauen – in fast jeder Winkellage. Eine einfache Montage ist selbst bei eingebauten Werkzeugen möglich. So ermöglichen sie die Bolzen- oder Mutterinstallation bei jedem Pressenhub. Zusätzlich kommen das Verteilersystem, das Zuführsystem sowie die Werkzeugverkabelungsbox zum Einsatz. Das Verteilersystem erlaubt die Versorgung mehrerer Verarbeitungsmodulen. Das Zuführsystem transportiert die Funktionselemente direkt in das Verarbeitungsmodul. Die Werkzeugverkabelungsbox dient der Kommunikation zwischen Verarbeitungsmodul und Zuführsystem und verkürzt die Rüstzeit beim Werkzeugwechsel. Alle Komponenten sind darauf ausgelegt, die Installation von RIFAST Funktionselementen im Presswerk zu vereinfachen.
RIFAST Verarbeitungstechnik
Lösungen für Presswerke
Offline-Prozesse vermeiden und Effizienz steigern
VMM/VMB
Vertikales Verarbeitungsmodul
Die robuste, zuverlässige und hoch standardisierte Plattform für alle RIFAST Bolzen- und Muttern-Funktionselemente. Bewährte Verarbeitungsmodule für Folgeverbund-, Transfer-, Tandemwerkzeuge und Pressen.
CLASSIC FIT: Verarbeitungsmodul in der Presse für Bolzen (VMB) und Muttern (VMM
VKM
Kompakter Stanzkopf
Die kompakte, robuste, gewichtsoptimierte und flexible Plattform für RIFAST Muttern-Funktionselemente. Bewährte Verarbeitungsmodule für Folgeverbund-, Transfer-, Tandemwerkzeuge und Pressen.
COMPACT FIT: Verarbeitungsmodul in der Presse für Muttern (VKM)
VQM
Horizontales Verarbeitungsmodul
Die robuste und kompakte Plattform für die horizontale Einbringung von RIFAST Muttern-Funktionselementen. Bewährte Verarbeitungsmodule für Folgeverbund-, Transfer-, Tandemwerkzeuge und Pressen.
COMPLEX FIT: Verarbeitungsmodul in der Presse für horizontale Mutternmontage (VQM)
VDM
Verteilersystem
Die kompakte, robuste und kostenoptimierte Plattform für die Verarbeitung von bis zu 16 RIFAST Muttern-Funktionselementen in einem einzigen Pressenhub. Ideal für Bauteile mit vielen gleichen Mutterelementen. In Kombination mit einem 4-bahnigen Standard-Zuführsystem (ZEM) lassen sich bis zu 4 VDM-Systemen gleichzeitig versorgen.
Die Vorteile des
RIFAST Verteilersystems
ZEM/ZEB
Zuführeinheiten für Presse oder Pressentisch
Robustes, zuverlässiges und standardisiertes Hochleistungs-Zuführsystem für alle RIFAST Bolzen- und Muttern-Funktionselemente – mit bis zu 60 Hüben/Minute. Verfügbar als Variante vor der Presse (ZEM/ZEB) oder auf dem Pressentisch (ZPM/ZPB).
Die Vorteile der
RIFAST Zuführeinheiten
WZV
Werkzeugverkabelungsbox
Die kompakte, robuste und flexible Werkzeugverkabelungsbox ermöglicht eine schnelle und flexible Werkzeugintegration vom Verarbeitungsmodul zur Zuführeinheit. Die Multifunktionsschläuche bleiben am Verarbeitungsmodul verbunden und garantieren eine sichere pneumatische Versorgung und schnellen Rüstwechsel. Bis zu vier Verarbeitungsmodule lassen sich mit einer WZV-Box an einer Zuführeinheit betreiben.
Die Vorteile der RIFAST
Werkzeugverkabelungsbox
Sensorprüfgerät
Für Sensoren im Verarbeitungsmodul
Während einer Fehleranalyse und Wartung ist es notwendig, die Sensoren im Verarbeitungsmodule zu überprüfen. Ein direkter Zugang zum Verarbeitungsmodul und zur Zuführeinheit ist jedoch oft nicht möglich. Mit dem kompakten und handlichen Sensorprüfgerät können die Sensoren getestet werden – ohne Ausbau des Verarbeitungsmoduls und ohne Verbindung zur zur Zuführeinheit
Vorteile des Sensorprüfgeräts
